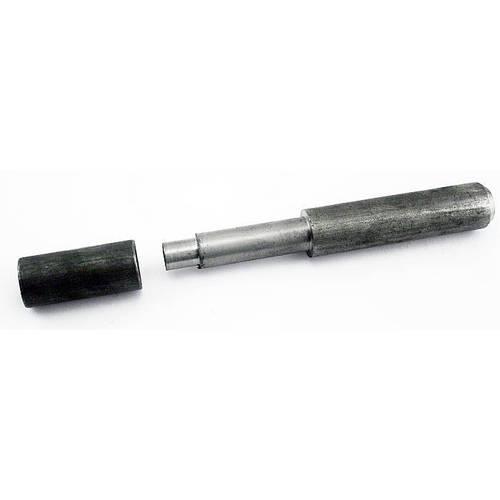

Herramienta para instalar bujes de grillete T-3844-T
Instrucciones
EXTRACCIÓN DEL BUJE DEL OJO DEL MUELLE TRASERO
1. Rocíe la pieza a extraer con WD-40 o Liquid Wrench.
2. Inserte el punzón en el buje viejo.
3. Golpee con fuerza la parte posterior de la hoja principal trasera con un objeto pesado, como un mazo, para absorber el impacto.
4. Golpee con el mazo hasta extraer el buje.
INSTALACIÓN DEL BUJE NUEVO
1. Coloque el buje en el extremo del punzón.
2. Asegúrese de que el orificio de lubricación del buje nuevo esté alineado con el orificio del ojo del muelle.
3. Golpee con fuerza la parte posterior de la hoja principal trasera con un mazo.
4. Introduzca el buje nuevo hasta que quede asentado.
NOTA: SI EL MUELLE ESTÁ FUERA DEL VEHÍCULO
1. Coloque el ojo del muelle sobre un bloque de madera blanda.
2. Extraiga el buje ligeramente para que el punzón pueda colocarse sobre el buje viejo.
3. Coloque el ojo del muelle y el punzón sobre una superficie sólida y extraiga el buje viejo. INSTALACIÓN DEL BUJE NUEVO
1. Coloque el buje nuevo en el extractor.
2. NO UTILICE EL BOTÓN.
3. Coloque el ojal del resorte sobre una superficie plana y sólida.
4. Introduzca el buje con un martillo y un punzón hasta que quede asentado.
5. Asegúrese de alinear los orificios de lubricación.
EXTRACCIÓN DEL BUJE DEL ASIENTO TRASERO
1. Rocíe con WD-40 o Liquid Wrench.
2. Coloque un punzón en el orificio.
3. Golpee con un martillo hasta extraer el buje.
INSTALACIÓN DEL BUJE DEL ASIENTO TRASERO NUEVO
1. Coloque el buje nuevo en el extremo del punzón.
2. Asegúrese de que el buje esté recto al insertarlo.
3. Introduzca el buje hasta que quede asentado.
4. Asegúrese de alinear los orificios de lubricación. NOTA: SI LA PERCHA DE RESORTE GIRA DENTRO DE LA CARCASA
1. Retire la percha de la carcasa.
2. Coloque la percha sobre un bloque de madera blanda y extraiga ligeramente el casquillo para que el botón pueda colocarse sobre él.
3. Coloque la percha y el botón sobre una superficie plana y sólida.
4. Extraiga el casquillo con un martillo e insértelo en el botón.
INSTALACIÓN DEL NUEVO CASQUILLO
1. Coloque el casquillo en el extremo del punzón.
2. Coloque la percha sobre una superficie plana y sólida.
3. NO UTILICE EL BOTÓN
4. Introduzca el casquillo completamente hasta que quede asentado.
